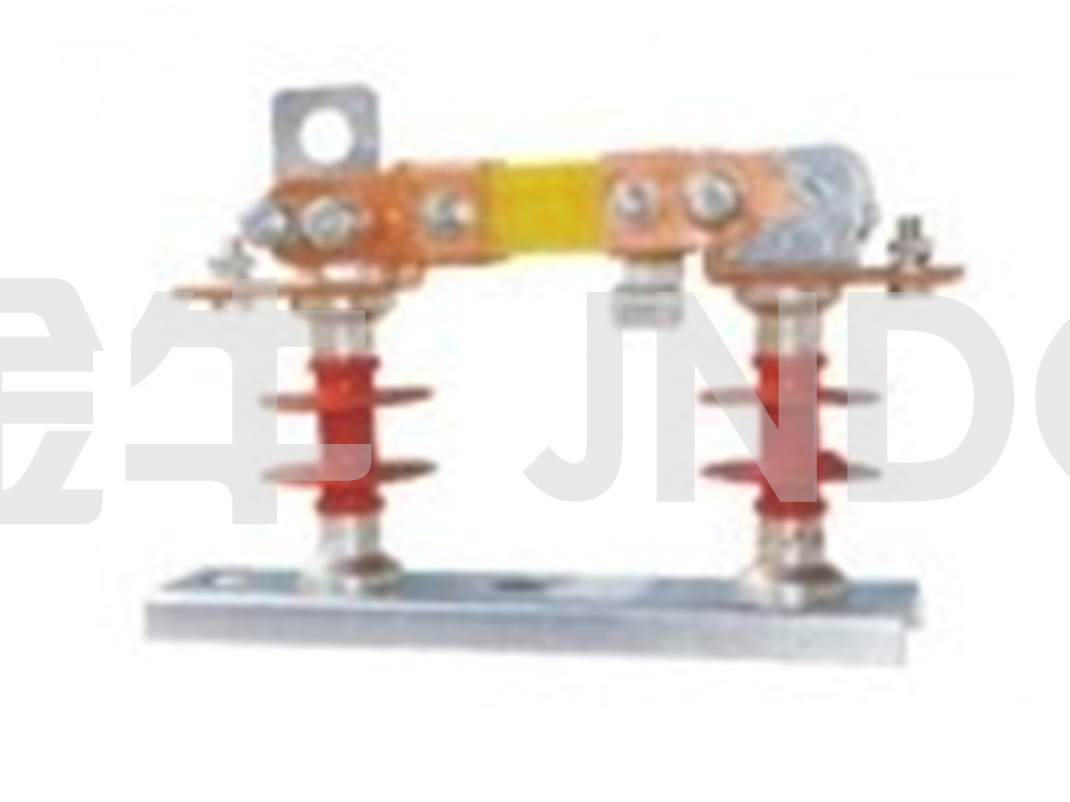

隔離開關HJDW2
產品描述
一 、用途
HGW9-10(10W)型戶外高壓隔離開關適用于交流50Hz,額定工作電壓10KV的電力系統中,用以切斷和閉合無負載有電壓的單相或三相電路.
二 、結構特征
隔離開關由底座,支柱絕緣子,導電部分,保險鉤等部分組成,采用閘刀式結構分合閘達到電切斷和閉合線路.每相閘刀由兩片導電刀片組成,刀片兩側外裝有壓縮彈簧,調節彈簧的高度可以得到開關所需要的接觸壓力.開關分合閘時用絕緣鉤棒操作,便可進行分合閘運動.閘刀有自鎖裝置.
四、適用范圍
GW9-12(W)系列戶外高壓隔離開關，為單極結構的高壓開關設備，在戶外12千伏線路網絡中有電壓無負載情況下，分、合電路之用。設有固定拉鉤和自鎖裝置，靈活可靠，采用絕緣勾棒操作。其中防污型戶外高壓隔離開關可滿足嚴重污穢地區用戶的要求，可以有效地解決隔離開關在運行中出現的污閃問
五、使用環境條件
1、海拔高度不超過1000m;
2、周圍空氣溫度：上限+40℃，下限一般地區-30℃，高寒地區-40℃；
3、風壓不超過700Pa。(相當于風速34m/s);
4、地震烈度不超過8度;
5、無頻繁劇烈震動場所;
6、普通型安裝場所應無嚴重影響隔離開關絕緣和導電能力的氣體、蒸氣、化學性沉積、鹽霧、灰塵及其它爆炸性、侵蝕性物質;
7、防污型適用于重污穢地區，但不應有引起火災及爆炸物質。
